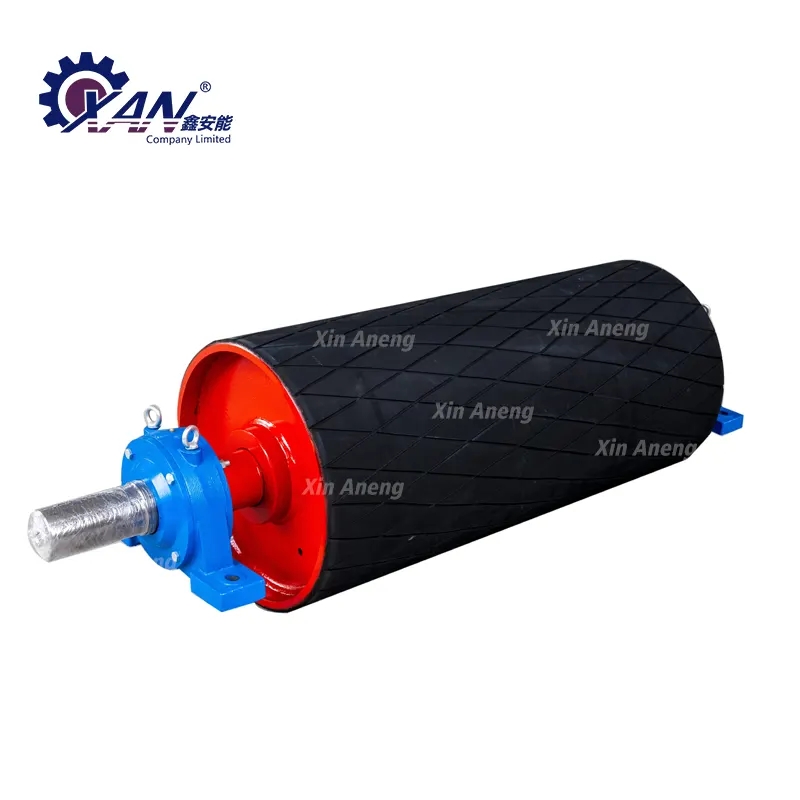

Pandu Takal

XAN menjamin jaminan minimum 5 tahun pada semua Drive Pulley standard. Kaedah pembentukan lapisan getah permukaan ialah penutup getah tervulkan. Ketebalan lapisan getah permukaan Pulley Pemacu hendaklah tidak kurang daripada 16mm, dan kekerasan lapisan getah permukaan penggelek pemacu hendaklah tidak lebih rendah daripada 70 Shore A.

Hantar Pertanyaan

Penerangan Produk

Teknologi pemprosesan dan pembuatan serta bahan Takal Pemacu Xin Aneng

1. Silinder dikimpal oleh kimpalan terlindung gas karbon dioksida dan kimpalan arka terendam, dan seluruh badan adalah relau anil untuk menghilangkan tekanan. Membosankan lubang dalam untuk memastikan sambungan antara perumah roda dan aci.

2. Aci Takal Pemacu Xin Aneng diperbuat daripada keluli 45 berkualiti tinggi, yang dipusing kasar dan diuji kecacatan ultrasonik, kemudian dipadamkan dan dibaja, dan kemudian dipusing dan dikisar halus.

3. Untuk memastikan kualiti dram, semua dram mesti diperiksa sepenuhnya, dan kualiti setiap kimpalan dram mesti diperiksa oleh UT dan diarkibkan. Kimpalan di bahagian bawah perlu diperiksa dengan mewarna. Sekiranya terdapat sebarang kecacatan, ia harus dikeluarkan tepat pada masanya dengan mencungkil arka karbon dan kemudian dikimpal semula.

4. Untuk memastikan kelancaran operasi, dram juga telah diletakkan melalui dirian ujian imbangan statik, dan ujian imbangan statik telah dijalankan mengikut ketat dengan keperluan standard. Eksperimen imbangan statik dijalankan mengikut tahap G40.

5. Syarikat kami menggunakan pengesan kecacatan ultrasonik untuk melakukan pengesanan kecacatan pada Takal Pemacu Xin Aneng.

Takal tuangan getah

1. Permukaan semua The Drive Pulley diperbuat daripada getah tuang prismatik. Lapisan getah permukaan dibentuk oleh penutup getah tervulkan. Ketebalan lapisan getah permukaan tidak kurang daripada 14mm, dan kekerasan lapisan getah permukaan tidak kurang daripada Shore 70 darjah.

2. Permukaan The Drive Pulley licin dan tidak ditutup dengan gam.

3. Lapisan pelekat dijamin bebas daripada kecacatan seperti delaminasi dan melepuh. Sifat fizikal dan mekanikal gam atas dan gam bawah mematuhi peraturan yang berkaitan dalam GB10595-2017.

Selepas dram dipasang, toleransi larian jejari bagi bulatan luar hendaklah mematuhi keperluan dalam jadual di bawah.

Unit：mm

TakalD		200～800	1000～1600	1800
Toleransi larian bulatan jejari	Takal Tak Tertinggal	0.6	1.0	1.5
Toleransi larian bulatan jejari	Takal Lagging	1.1	1.5	2.0

Galas takal ialah galas FAG atau SKF.

Parameter teknikal utama larian drum-Jejari bulatan luar dram

Takal Bengkok Ekor

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

Pandu Takal

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

Spesifikasi Takal Pandu

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	hl	d	b1	ds	Paksi bergolek 承	Penggelek licin 筒	Penggelek permukaan getah 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Kilang kami:

Syarikat kami mempunyai sistem jaminan kualiti yang komprehensif. Sebelum pengeluaran bermula, kami akan mengemukakan pelan jaminan kualiti yang komprehensif untuk projek ini. Pelan ini termasuk prosedur jaminan kualiti, kaedah organisasi, kelayakan kakitangan yang terlibat, dan kawalan untuk semua aktiviti yang menjejaskan kualiti projek seperti reka bentuk, perolehan, pembuatan, pengangkutan, pemasangan, pentauliahan dan penyelenggaraan. Kami mempunyai kakitangan berdedikasi yang bertanggungjawab untuk aktiviti jaminan kualiti.

Pelan jaminan kualiti kami terutamanya mentakrifkan perkara berikut:

1.Pemeriksaan dan kawalan peralatan;

2. Kawalan peralatan atau bahan yang dibeli;

3. Kawalan bahan;

4. Kawalan proses khas;

5. penyeliaan pembinaan di tapak;

6. Mata dan jadual saksi yang berkualiti.
