1. Kaedah Bersama Kaedah sendi tali pinggang penghantar adalah: sendi mekanikal, sendi ikatan sejuk, sendi vulcanized panas dan kaedah lain yang biasa digunakan. Sendi mekanikal secara amnya merujuk kepada penggunaan sendi tali pinggang tali pinggang, kaedah bersama ini mudah dan cepat, dan ia agak ekonomik, tetapi kecekapan sendi adalah rendah, mudah merosakkan, dan mempunyai kesan tertentu ke atas hayat perkhidmatan produk tali pinggang penghantar. DalamPVC dan PVG Retardant Flame Full dan Sendi Sabuk Penghantar Antistatik, kaedah bersama ini biasanya digunakan untuk produk di bawah tali pinggang gred 8. Sendi terikat sejuk, iaitu penggunaan pelekat terikat sejuk untuk sendi. Kaedah bersama ini lebih cekap daripada sendi mekanikal, dan ia juga lebih ekonomik, dan ia sepatutnya mempunyai kesan bersama yang lebih baik, tetapi dari sudut pandangan praktikal, kerana keadaan prosesnya agak sukar untuk menguasai, dan kualiti pelekat mempunyai kesan yang sangat besar pada sendi, jadi ia tidak begitu stabil. Sendi -sendi vulcanized panas telah terbukti menjadi kaedah bersama yang paling ideal, yang dapat memastikan kecekapan bersama yang tinggi, tetapi juga sangat stabil, dan kehidupan bersama juga sangat panjang, mudah dikuasai. Walau bagaimanapun, terdapat kelemahan seperti masalah proses, kos yang tinggi, dan masa operasi bersama yang panjang.
2. Sendi tali pinggang penghantar berlapis boleh dibuat dari sendi mekanikal, sendi terikat sejuk, sendi vulcanized panas dan sendi lain yang diperlukan. Secara amnya, sendi terikat sejuk dan sendi-sendi yang diwarnai panas mengadopsi sendi struktur yang melangkah.
3. Sendi PVC dan PVG Seluruh Retardant Retardant Conveyor Belts Kerana struktur tali pinggang keseluruhannya agak istimewa, sendi tidak mudah, jadi kebanyakan mereka mengamalkan kaedah bersama mekanikal, iaitu, sendi tali pinggang. Walau bagaimanapun, untuk tali pinggang di atas tahap 8, untuk memastikan kesan bersama, kaedah sendi vulcanisasi panas biasanya digunakan. Struktur sendi adalah semua sendi berbentuk jari. Proses sendi panas PVC dan PVG Pvg penuh sabuk pengikat retardan teras lebih kompleks, dan keperluan untuk peralatan juga agak tinggi.
4. Sendi tali pinggang tali tali keluli tali tali pinggang sendi tali keluli tali pinggang tali pinggang adalah teknologi yang paling kompleks dari semua sendi tali pinggang penghantar, bukan sahaja prosesnya lebih kompleks, tetapi juga parameter saiz sendi yang direka. Tahap produk yang berbeza menggunakan struktur bersama yang berbeza, sila rujuk kepada standard GB9770 untuk struktur tertentu.

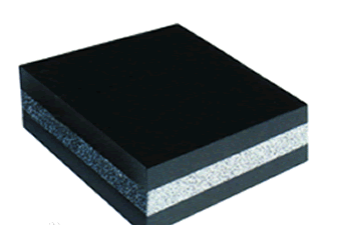

Tali pinggang pengangkut boleh dibahagikan kepada tali pinggang penghantar umum, tali pinggang penghantar fungsi khas, tali pinggang penghantar retardan api, tali pinggang pelekat.
1. Meliputi gam: Apabila digunakan, ia tertakluk kepada caj, memakai dan kakisan mikrob item, serta kesan penuaan pelbagai kumpulan etnik. Oleh itu, permintaan untuk gam pelekat adalah kekuatan tegangan yang baik (≥18mpa) dan rintangan lelasan (lelasan ≤ 0.8cm3/1.61km), rintangan penuaan, rintangan kakisan biologi. Oleh itu, ia juga diminta untuk mempunyai kelikatan yang sangat baik dan fungsi proses lain yang ditujukan untuk menjadi seperti berikut: Getah mentah adalah getah asli atau getah-buta-butae yang berlebihan, dan kandungan gam adalah 50%~ 55%. Sistem vulcanisasi mengamalkan sistem koperasi konservatif sulfur dan propelan. Dalam preskripsi getah asli, dos sulfur adalah 2.5 bahagian berkualiti, dan dalam preskripsi getah stirena-butadiena, dos sulfur adalah 1.5 ~ 2.0 bahagian berkualiti. Propelan biasanya digunakan dalam kombinasi dengan M dan DM, dan CZ propelan, NOB dan lain-lain propellants bertindak sesuai untuk sebatian getah yang mengandungi getah styrene-butadiena. Ejen pengukuhan tali pinggang retardan api boleh dipilih dengan karbon karbon yang tahan lama, medium super haus hitam, dan lain-lain, dan dos adalah 40 ~ 50 bahagian berkualiti. Jenis pengeras yang biasa digunakan ialah minyak bukan organik, minyak ringan, tar pinus, resin coumarone dan resin alkohol.
2. Gam penampan: gam penampan adalah di antara gam penutup dan lapisan teras tali pinggang penghantar, yang dapat meningkatkan lekatan kedua -duanya, dan dapat menarik dan mengosongkan daya pengisian barang pengiring, dan memainkan peranan penampan. Ia dikehendaki bahawa getah harus disimpan dalam lekatan yang sangat baik (lekatan antara gam dan kain ≥3.15n/mm), inersia besar, penjanaan haba kecil, pelesapan haba yang baik, dan fungsi proses yang baik. Getah mentah biasanya digunakan dalam kombinasi dengan getah asli dan getah butadiene, dan kandungan gam adalah 50%~ 55%. Adalah dinasihatkan untuk menggunakan kerjasama rendah sulfur dalam sistem vulcanisasi untuk meningkatkan lekatan antara lapisan pelekat dan lapisan kain. Propelan mengamalkan sistem gabungan M, DM, TMTD. Karbon hitam jarang digunakan dengan karbon hitam yang tahan haus dan separuh bertenaga hitam, dan jumlah tali pinggang penghantar retardan api tidak boleh terlalu banyak, secara amnya di dalam dan di luar 10 kandungan berkualiti. Pengeras adalah jenis dengan kelikatan yang baik, seperti tar pain, coumarone cecair, dll.
3. Menggosok: Fungsi sekunder mengelap adalah untuk mengurai lapisan kanvas teras ke keseluruhannya. Ia dikehendaki mempunyai fungsi pelekat yang sangat baik (kekuatan geseran antara kain dan kain tidak kurang dari 4.5N/mm), rintangan keletihan (bilangan kedudukan lenturan lapisan kain ≥ 25,000 kali/mengelupas penuh), dan mesti ada keplastikan sisa (plastik 0.5 ~ 0.6) dan anti-scorch dan kemunculan proses lain. Getah mentah terutamanya getah asli, dan 20 ~ 30 getah styrene-butadiena berkualiti digunakan, dengan kandungan gam sebanyak 50% di dalam dan di luar. Sistem vulcanisasi adalah sama dengan sistem sulfur dan propelan biasa. Propelan biasanya mengamalkan kombinasi M dan DM, atau mengeluarkan sejumlah besar TMTD untuk melambatkan proses pembubaran, tetapi penjagaan harus diambil untuk mencegah getah dari terik. Karbon hitam harus diperkuat, karbon hitam atau hitam lembut hitam, dengan dos 10 bahagian berkualiti di dalam dan di luar. Jumlah resin coumaron dan resin alkohol harus ditingkatkan dengan sewajarnya untuk getah menggosok bercampur dengan getah styrene-butadiene, atau lekatan lapisan kain tidak boleh ditingkatkan.
4. Gam: Ia sama dengan menggosok, tetapi kandungan gam sedikit lebih tinggi daripada menggosok, dan keplastikan sedikit lebih kecil, dan keplastikan adalah lebih baik daripada 0.4 ~ 0.5.
